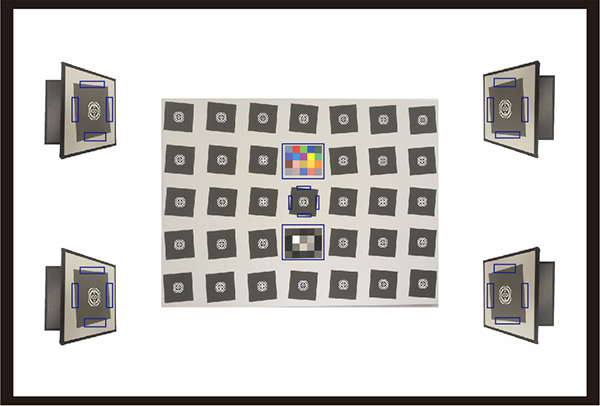

測試卡分為以下幾個模塊
色塊元素中包含20個色塊,用于色彩還原性測試。
20個灰階模塊,用于灰階、信噪比、動態范圍測試。
中間區域由SFR模塊組成,可以測試中心各個位置的分辨率。

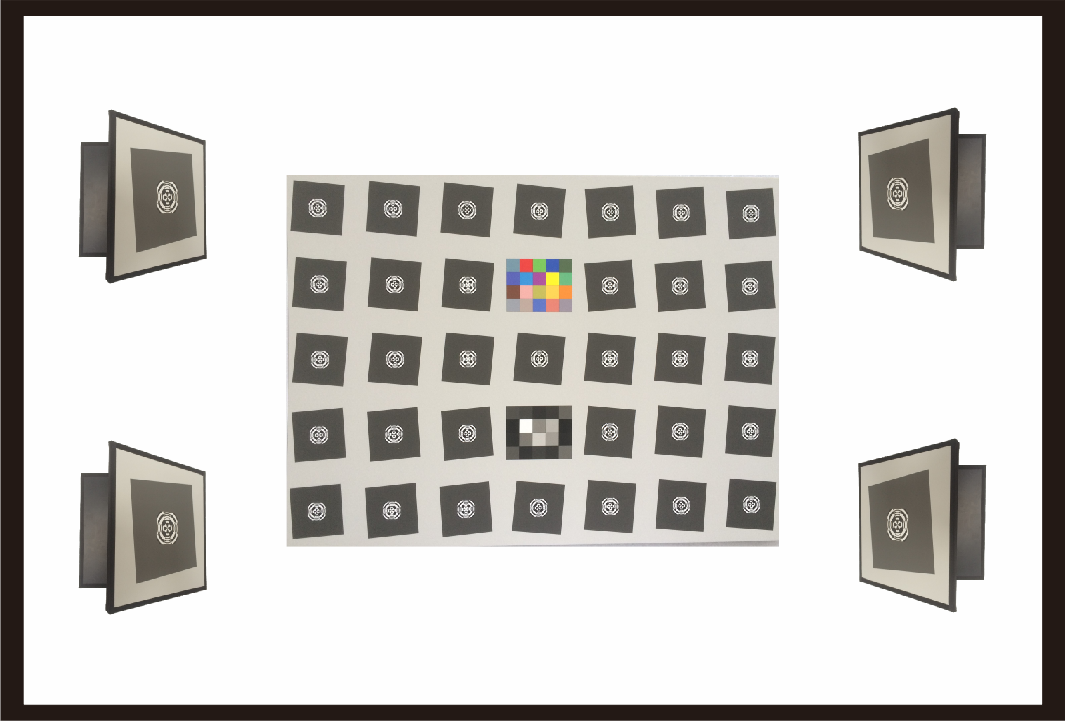

四角由四個可調角度及位置的SFR模塊組成,可以根據攝像頭的視場角大小調整位置及角度。模塊背板帶磁性,可以隨意吸附在金屬背板不同位置。
測試時根據視場角大小調整四角SFR模塊位置,讓其充滿整個屏幕。然后將圖片導入軟件中分析數值。
