鏡頭分辨率測試卡
熱度：9820 上市日期：2018.03.15
西門子星形有144和72個周期,鏡頭分辨率測試卡設計用于測試鏡頭分辨率。
產品說明
- 鏡頭分辨率測試卡設計用于測試鏡頭分辨率。測試卡包含徑向正弦調制的西門子星，傾斜邊緣和白色噪聲斑塊。在西門子星的中心是一個調焦標記。在測試卡的邊界處，存在16個灰色塊，用于自校準。角落顯示一個更大的黑色正方形和一個小白色正方形。西門子星形有144和72個周期。
- 兩組傾斜邊緣提供四種不同的調制（40％，60％，80％，100％）。對于使用iQ-Analyzer的全場分析，圖卡九個圖表組合成三個條狀帶（大小為A1066）。使用該組合4：3,16：9或任何其它縱橫比。
- 尺寸A460的圖卡 9x有兩種寬高比：4：3和16：9，鏡頭分辨率測試卡結構遵循最新ISO標準ISO12233（2014）的建議，圖卡 A 9x的最大分辨率取決于圖表的大小和中心的直徑。

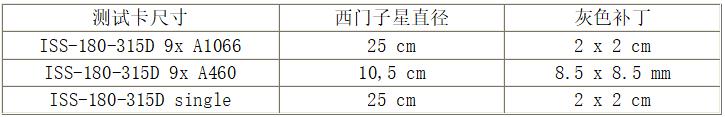

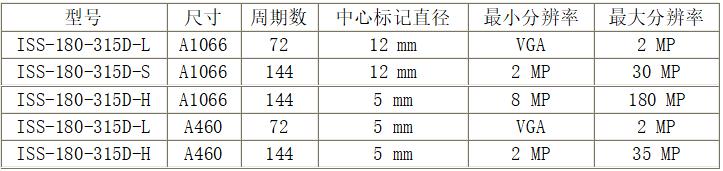

產品規格參數
